智慧教室監控系統設計方案

　

一、配景和需求

當今信息手藝的飛速生長為高校信息化建設提供了機緣和條件，也一直袒露出許多新問題。為了利便學生自習，課堂現在實驗開放式治理，這也給課室的燈光、空調治理帶來了難題，如下課遺忘關燈或者空調，學生隨意打開課室燈光、空調，室內一兩小我私人依然把所有燈光、空調打開等等，從而給學校造成不須要的電費損失。因此，為了利便治理并實現節能環保，很是有須要舉行集中控制系統對各課堂的燈光照明、空調等舉行實時監視和有用治理。

       智慧課堂應用系統建設，就是通過使用校園網上的網絡基礎設施，構建種種校園的應用支持平臺與信息服務系統，建設一個虛擬校園的校園應用系統，實現數字化的學習和數字化的治理。在面向信息服務的架構下，在盤算資源整合、信息整合、應用整合的基礎上，實現流程與內容的整合。通過使命驅動與流程調治控制，可有用協調校園所有職員、資源調配?？梢杂杏锰岣呓虒W(xué)、科研、治理和生涯水平和運作效率。從久遠的應用和服務上，建設完善的信息治理和運作機制，周全提升學校的信息化水平。



二、系統先容

    大榕樹SMT綜合監控報警系統是隨信息化建設應運而生的，它是集動力、情形等集中監控系統的治理服務平臺，是專為智慧校園應用系統而設計的多功效遠程集中監控系統，主要監控工具包羅：空調、燈光、溫濕度、氣體CO2、粉塵PM2.5等。



三、系統圖

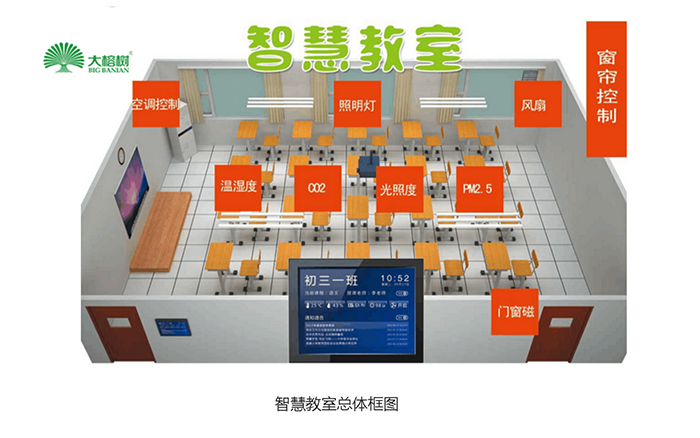

1）學校教學大樓課堂統一管控邏輯總圖

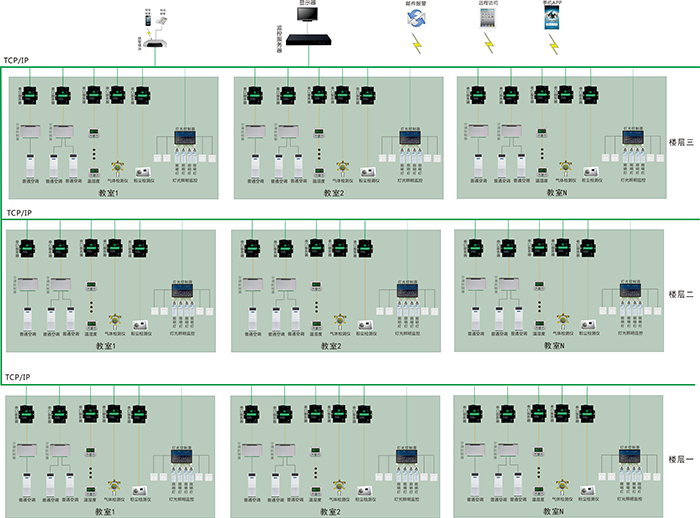

2）教學大樓課堂樓層

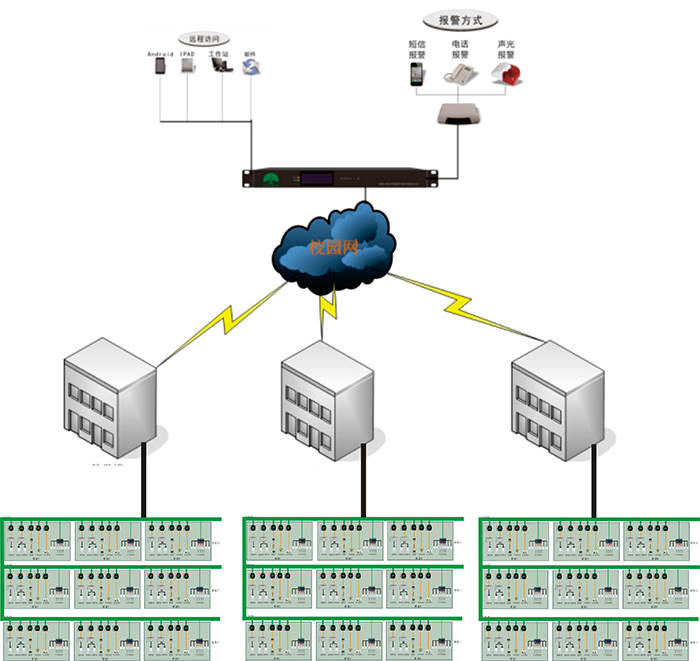

3）系統圖





四、監控工具

1）空調控制系統

       在課堂內的通俗空調中安裝空調控制器，通過空調控制器的RS485智能接口與協議轉換器裝備接納TCP/IP方式將收羅信息接入監控平臺，由監控平臺軟件舉行通俗空調的實時監測，同時可對空調實現遠程的開關機控制。

2）燈光控制系統

課堂照明遠程控制，可以使治理員在家、在辦公室等地方就可以輕松的控制課堂燈光開啟和關閉。課堂照明遠程控制能夠使治理員更有用的舉行治理，節約用電。若是沒有照明控制，當脫離時遺忘了關燈的話，治理員還需要特意回來把燈關掉，這不光單是浪用度電，同時也會對治理員萬萬困擾。而若是有照明遠程控制就紛歧樣了，當治理員不記得課堂燈光是否關閉的時間，只要通過瀏覽器登錄監控界面就可以看到燈光的狀態，同時舉行控制。

3）溫濕度控制系統

       對于課堂內種種昂貴的教學裝備，其正常運行對情形溫濕度有較高的要求。因此在課堂的各個主要部位安裝帶液晶顯示溫濕度傳感器，一旦發現超溫異常連忙啟動報警。

4）二氧化碳?xì)怏w檢測

       實時監測課堂內的二氧化碳?xì)怏w濃度，當二氧化碳?xì)怏w濃度超標或到達上限度，一旦發生報警通過監控平臺發出對外報警。

5）粉塵濃度檢測系統

       實時監測課堂內的粉塵顆粒物（PM2.5）的濃度檢測，當粉塵濃度超標或到達上限度，一旦發生報警通過監控平臺發出對外報警。
